LNG超低温阀门结构设计综述2025-09-26 00:00
作者 | 潘淑微
摘要：在液化天然气接收站中，超低温阀门作为关键控制设备，其运行可靠性深刻影响着能源输送安全。针对国产低温阀门当前市场应用比例偏低、产品工况适应性不足等问题，本文围绕核心结构设计与性能优化展开综述，揭示了长颈阀盖结构热力学特性、多级密封系统协同作用机理、防静电传导路径设计等核心技术，并结合-196 ℃极端工况模拟数据，证实阀门在深冷条件下的密封可靠性与结构稳定性。该研究为提升LNG关键设备技术水平提供了新的解决方案，对加速能源装备国产化替代、强化国家能源战略安全具有重要意义。
关键词： LNG；超低温阀门；结构设计；性能优化；密封可靠性
01 概述
近年来，随着国内天然气资源开发规模持续扩大，接收站作为能源供应网络的重要节点，其设备选型引发行业关注。统计数据显示，当前接收站系统中超低温阀门的设备占比已突破60%，充分印证了其技术适用性。由于超低温阀门具备多样化功能和特殊构造，且要确保天然气接收站稳定运行，因此对其设计展开深入研究是尤为重要的。 在LNG接收站特定工况中，超低温阀门凭借多工况适应能力与模块化构造特征，已成为流程控制环节的核心执行单元。而且LNG介质具有低分子量、高渗透性等物性参数，对输送系统阀门组件形成了特殊挑战。研究表明，长期运行中低温介质易导致阀门关键部件出现性能劣化现象。通过优化产品结构参数，可有效抑制低温密封失效风险，以实现设备全生命周期可靠性保障。在天然气消费量持续攀升的背景下，LNG储运装备正经历产业升级，其中工作效率与安全可靠性的协同提升将成为行业的重点攻关方向。
02 超低温阀门结构设计

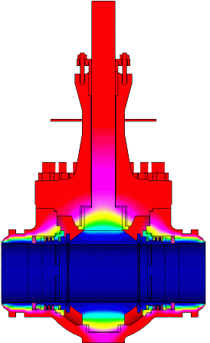

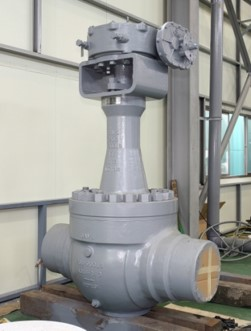

2.1 长颈阀盖结构优化设计 在低温工况下，填料因为温度骤降容易发生形变与结冰的现象，导致弹性功能失效，从而引发阀门启闭力矩异常增大及密封性能的退化。为规避此类风险，采用长颈阀盖结构，通过轴向延伸设计形成梯度温降区，即优化颈部几何参数（长度L、壁厚δ、阀杆间隙d），确保顶部填料函温度维持在冰点以上。其热力学特性需满足以下要求： （1）温度梯度控制：基于热传导方程和有限元热分析方法优化颈部长度L、壁厚δ和阀杆间隙d，典型参考范围为L=300~500 mm，δ=15~25 mm，d=0.1~0.3 mm，具体数值需根据阀门尺寸、压力等级和工况确定。依据上述方法能有效抑制低温介质对阀杆传动区域的直接冷传导，且优化的几何参数组合增大了热阻路径，显著降低了轴向热流密度，避免了金属阀杆与非金属填料因收缩系数差异（如不锈钢α≈16×10-6/℃ vs PTFE α≈110×10-6/℃）导致的配合间隙增大或挤压失效。图1是基于优化参数（L，δ，d）的承压件稳态温度分布仿真结果图，优化后阀门承压件（阀体+阀盖）在稳态热分析下的温度分布范围从最低温度-196.01 ℃（阀体底部接触介质区域）升高至最高温度15.766 ℃（阀盖顶部法兰区域），形成了显著的轴向温度梯度。关键优势在于：填料函区域（图中橙黄色/红色过渡区）温度成功维持在-11~15 ℃范围，远高于LNG沸点(-162 ℃)且高于水的冰点，有效防止了填料结冰；相比于常规短颈结构（填料函温度常低于-50 ℃），该设计大幅降低了填料低温脆化和阀杆卡涩风险；梯度过渡平缓，减少了热应力集中。
图1 承压件温度分布图 （2）结构强度保障：依据BS 6364及MSS SP 134标准，采用有限元仿真验证优化后阀盖在极端温压交变载荷（设计压力：Class 600，温度：-196℃↔常温）下的抗变形能力，图2是基于优化后阀盖在极端温压交变载荷下的应力分布仿真结果图，最大应力值为1020 MPa，位于阀盖颈部与法兰连接根部，其值低于所选材料S31603在-196 ℃下的许用应力（依据ASME B31.3，约为1250 MPa）；最大变形量为7.30×10⁻2 mm，远低于BS 6364和MSS SP-134对低温阀门关键部件变形量的典型限制要求；阀盖的变形主要集中在颈部与法兰连接区域。在极端载荷下，阀盖的最大应力和变形量均在材料许用范围和标准允许的功能变形范围内，验证了优化设计的结构强度可靠性和抗变形能力。

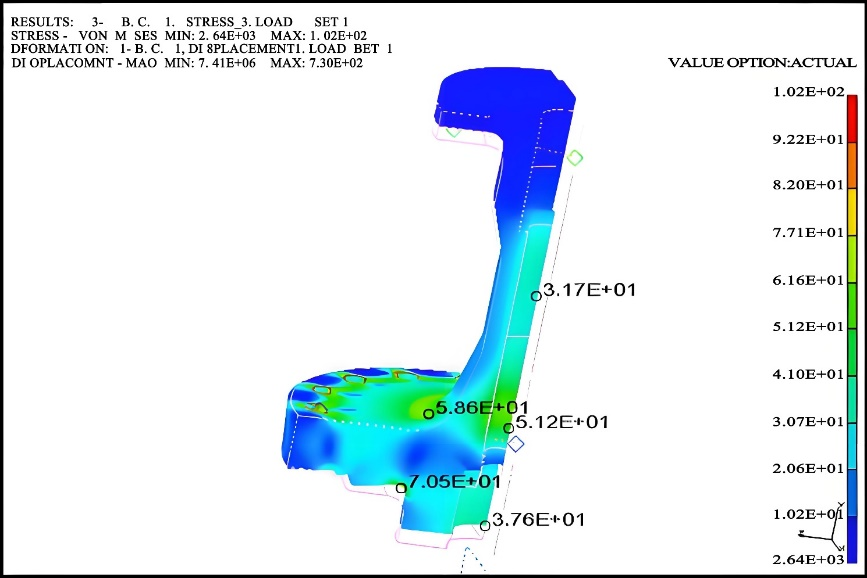

图2 阀盖应力分布图 （3）寿命提升机制：降低阀杆与填料的摩擦损耗，通过在长颈阀盖内部增设低导热系数隔热衬套（如PTFE或PCTFE）的热阻隔设计，有效延缓了填料向低温区域的传热速率及填料（如柔性石墨）的低温脆化进程。台架试验对比（常温vs-196 ℃循环）显示，采用隔热衬套后，填料在深冷下的压缩永久变形率降低了约35%，阀杆摩擦力矩波动幅度减小了25%。这种设计显著延长了填料的低温使用寿命和阀门的整体服役周期。 2.2 滴水板防冷凝结构设计 针对LNG介质易汽化导致阀体外部结霜与内部热渗透问题，参考了防结霜结构设计理念，在阀盖部位集成优化设计的滴水板结构，其核心功能包括： （1）热流阻断：通过扩大滴水板径向尺寸并延伸至法兰外侧，形成物理隔离屏障，减少环境热量向低温填料区域的传导，维持阀杆密封区温度稳定性。 （2）冷凝水管理：倾斜式导流面设计可将外部凝结水定向排出，避免侵入保温层或法兰螺纹连接处引发冻结风险。 （3）结构协同优化：将长颈阀盖与滴水板进行一体化协同设计（图3为低温阀设计流程图），增大滴水板散热表面积，在保证热防护效果的同时缩短颈部高度，可降低材料成本并提升维护便捷性，实现了低温密封性能、结构轻量化及运维经济性的多目标平衡，为LNG接收站阀门国产化提供了关键技术支持。
(a)
(b)
(c)

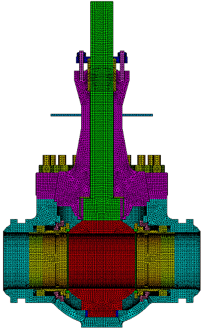

(d) (a)低温阀设计 (b)网格划分 (c)结构分析 (d)低温阀制造 图3 低温阀设计流程图 2.3 防体腔异常升压结构设计 在LNG超低温工况下，阀体腔室由于环境热渗入，易引发介质汽化膨胀，体积膨胀率超600倍，进而导致腔压骤升。若未及时泄放异常压力，将引发密封面失效、法兰泄漏甚至结构性破坏等风险。针对该难题，可通过多种泄压策略实现腔压动态平衡。 （1）主动泄压机制 自平衡式内泄压：将阀体腔室与进口管道贯通设计，利用介质流动特性实现腔体与管路的压力自平衡；在球阀、闸阀等截断类阀门中，可设置弹性阀座或预载泄压阀，当腔压超过设定压力值时，介质自动回流至进口管道。 外部泄放控制：在阀体中腔增设外置泄放阀，通过压力传感器联动控制，实现超压工况下的定向排放或介质回收，适用于高压差、间歇性启闭的苛刻工况。 （2）结构优化方案 SPE-DPE阀座泄放系统是结合单活塞效应（SPE）与双活塞效应（DPE）实现压力动态调控与密封协同优化。单活塞效应（SPE）是指阀门关闭时，上游介质压力作用于阀座密封面，推动阀座产生轴向位移，从而产生单向密封力；该效应通过机械预紧与介质压力协同作用，增强静态密封可靠性。双活塞效应（DPE）是在双向密封阀门中，上下游介质压力可分别作用于阀座的两侧；当中腔压力异常升高时，下游阀座在压差驱动下反向移动，形成泄放通道，使超压介质回流至上游管道，实现动态压力平衡。SPE-DPE组合设计（图4）整合了两种效应的优势，SPE确保常规工况下的低泄漏率密封，DPE提供异常升压时的自适应泄放能力。左右两侧阀座采用不同的密封结构，确保B1＞B3＞B2，对于左侧阀座具有单向密封功能，而对于右侧阀座则具有双向密封功能。当阀门处于全开全关位置时，由于温度的急剧变化，导致中腔出现异常增压，此时左侧阀座可自动泄压，从而保证阀门的安全使用。
图4 SPE-DPE阀座泄放结构示意 此外，改进孔洞结构设计能够实现压力平衡。针对长颈阀盖结构，采用密封面下移配合顶部贯穿孔的组合方案，让腔体内外压力自动调节。对于浮动球阀，采用加大阀盖环形孔与球体轴向孔配合，形成多级卸压通道。在楔式闸阀闸板底部加工横向通孔，如图5所示，强制保持阀门主体与阀盖腔体的压力一致，有效解决低温环境下压力不平衡问题。
图5 低温闸阀带泄压孔的结构示意 采用主动排放和自动调节的组合控制方式解决了传统阀门在剧烈温度变化时的压力控制难题，该方案能将压力释放误差控制在±0.2 MPa以内，内部压力波动减少约40%，有效延长了重要密封件的使用寿命。 2.4 防静电结构设计 为解决LNG低温阀门非金属部件易产生静电的问题，目前已设计了导电保护系统。在阀杆与阀体间安装导电弹簧，且在球体接触面增加钨钢导流件，形成了完整的导电回路（接触电阻≤10 Ω，符合API 607标准）。弹簧装置能自动补偿阀门开关时的位移变化，保持各金属部件的电流导通，有效消除操作过程中产生的静电，安装时需使用专用仪器检测各连接点电阻，确保导电系统正常工作。 2.5 密封结构设计 针对低温导致密封材料变硬失效的问题，设计出新型组合密封结构，如图6所示。采用316L不锈钢框架作为支撑，中间填充柔性石墨层，外层安装低温专用密封圈；密封圈利用低温收缩特性自动收紧，石墨层可吸收部件变形，金属框架则提供抗压强度。这种分层结构使密封系统既能承受高压，又能适应低温工况下的收缩变形。
图6 阀体、阀盖之间组合密封形式 在阀座密封区域采用双保险设计，球体与阀座精密加工形成主密封面，配合特制低温密封圈填补微小缝隙。密封圈采用耐寒材料制成，在-196 ℃仍保持弹性，通过精确计算安装压力，既保证了密封效果又防止了过度压缩损坏。这种刚柔结合的设计实现了低温环境下的长期可靠密封，图7为阀座处泛塞密封圈结构示意图。

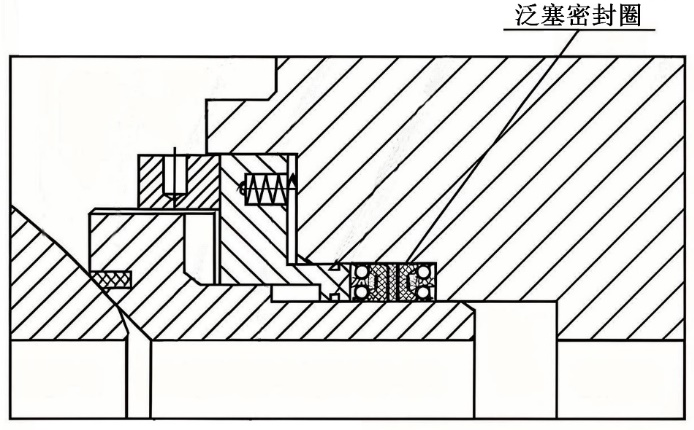

图7 阀座处泛塞密封圈结构示意图
03 超低温阀门的检验与试验 超低温阀门的性能验证需要建立全工况模拟测试体系，其核心涵盖温度场控制、密封可靠性评估及动态特性检测三大维度。根据JB/T 12003-2014规范，低温试验采用外冷与内冷双路径模式：外冷法通过液氮浸没实现阀体全域均匀降温（-196 ℃），满足BS 6364标准对稳态热平衡的严苛要求；内冷法则通过介质循环注入模拟实际工况温变梯度，再配合EN 12567对阀门启闭寿命的加速老化测试需求。在批量生产中，GB/T 24925-2019与ISO 28921.1共同组成出厂检验基准，明确规定了氦质谱检漏法的应用细则，要求软密封阀门在极限低温下实现零泄漏（≤1×10⁻6 Pa·m3/s），硬密封泄漏量则需低于ISO 5208 CLASS V级阈值。 表1和表2展示了采用第2.5节所述新型组合密封结构后，阀门在-196℃工况下密封性能的优化效果。优化后软密封泄漏量显著降低，达到并优于GB/T 24925-2019要求的零泄漏标准和ISO 5208 CLASS V级要求。这主要得益于金属-非金属组合密封（图6）中柔性石墨层对变形的吸收补偿作用，以及精密加工降低表面粗糙度，减少了泄漏通道。 表1 软密封泄漏量对比（-196 ℃工况）
常温下通过优化阀座锥角（增大密封比压）显著提升了密封等级至CLASS VI。在严苛的-196 ℃低压循环工况下，采用低温性能优异的Inconel 718材料并进行表面硬化处理，有效抵抗了低温变形和磨损，泄漏等级从CLASS III提升至CLASS V，满足了硬密封在深冷条件下的性能要求。 表2 硬密封泄漏等级验证
LNG阀门的性能验证以氦气为实验介质构建高灵敏检测体系，其核心在于通过微泄漏捕捉能力精准评估密封可靠性。现行标准体系存在显著技术差异：BS 6364与ISO 28921.1建立了涵盖低温扭矩监控、高压密封压力阈值及泄漏容限的完整框架，允许软密封阀门微量渗漏（≤ISO 5208 CLASS VI级），而GB/T 24925则凸显中国标准特色——强制要求-196 ℃下软密封实现绝对零泄漏，但对关键参数（如温压耦合工况的启闭扭矩测试）的规范存在空白。此外，全球范围内阀门寿命评价标准尚未形成技术共识，尽管EN 12567率先提出5000次低温循环耐久性试验模型，但主流标准仍缺乏可操作的寿命验证规程，这直接制约着LNG阀门全生命周期可靠性评价体系的完善。当前技术瓶颈集中于低温密封失效机理建模与加速试验方法开发，需要通过多物理场耦合仿真优化试验参数，推动LNG阀门全生命周期可靠性评价标准的技术迭代。 表3和表4展示了针对第2.1节阀杆导向优化和第2.5节自补偿密封设计的低温循环寿命试验结果。优化后（长颈阀盖隔热+阀杆导向槽拓扑优化+低摩擦涂层）显著降低了初始扭矩（-12.5%）和运行扭矩（1000次循环后降幅达31%）。优化前在1000次循环后扭矩急剧增大至450 N·m，存在卡滞风险，并在5000次前失效。优化后即使在5000次循环后，扭矩仍稳定在340 N·m，运行正常，验证了结构优化对降低摩擦损耗和延长使用寿命的效果。 表3 启闭扭矩对比
优化前阀门在1200次循环后因密封失效（泄漏超标）而终止试验，泄漏率随循环次数增加而增长较快。优化后（阀杆导向优化减少偏磨，阀座自补偿碟簧设计维持密封比压）显著提升了寿命，在>7000次循环后密封性能仍达标（泄漏量远低于CLASS V），泄漏率增长极其缓慢（优化后增长率仅为优化前的1/6），证明了自补偿设计在长期低温循环下维持密封可靠性的有效性。 表4 低温循环寿命验证
04 结语
超低温阀门作为液化天然气（LNG）储运系统的核心控制设备，其性能可靠性直接关乎能源输送安全与效率。通过系统分析超低温阀门的关键结构设计、材料选型及试验验证体系，揭示了其在极端低温工况下的失效机制与性能优化路径。在结构设计层面，长颈阀盖热力学优化、滴水板防冷凝协同设计及SPE-DPE阀座泄放系统的集成应用，显著提升了阀门的低温密封稳定性与腔压调控能力；材料与密封技术方面，金属-非金属复合密封实现了-196 ℃下氦检漏率≤1×10⁻7 Pa·m³/s的突破，解决了传统密封材料低温脆化的难题。 未来研究需要重点开发智能模拟系统，设计更精准的寿命预测模型和计算机仿真优化测试方案，同时推动国际标准融合，综合中国严格的泄漏控制要求与国外系统化检测体系，制定更实用的质量评价标准。
